Свердлильний верстат 4 отвори (ПАВІК)

Свердлильний верстат 4 отвори (ПАВІК)

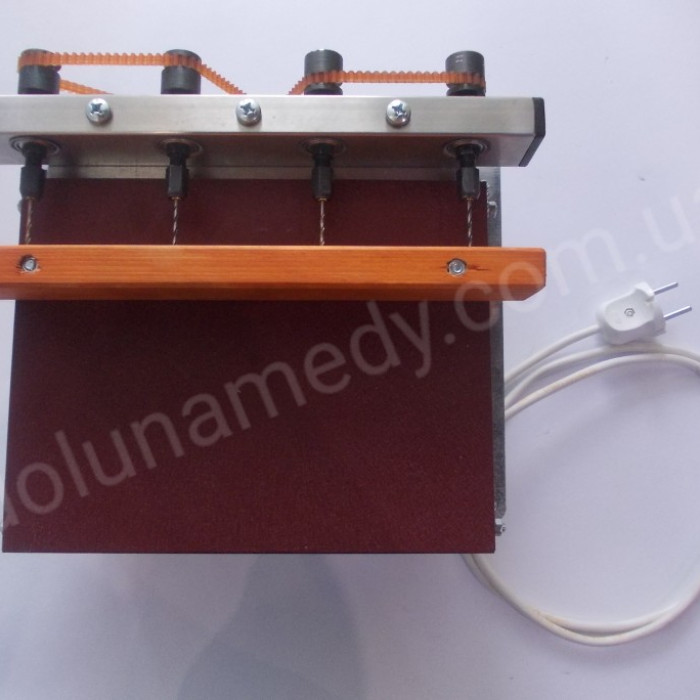

Свердлильний верстат призначений для одночасного свердління 4-х отворів в бічних планках рамок, через які протягують дріт для наващування штучної вощіни. Складається з таких частин: корпус з двигуном, високоточна свердлильна головка, осі на підшипниках, цангові патрони, столик для подачі на кулькових направляючих.

Габарити: 180х220х270 мм

Вага - 6,5 кг

Двигун однофазний - 220В, 145Вт, 1370 оборотів в хв;

Кожне свердло (4 шт), діаметром 1,5 мм, зафіксовано в цангові патрони.

Продуктивність -600 планок / год

Відстань між свердлами фіксоване і не регулюється.

Сверлильная головка виготовляється в одній модифікації з відстанню між отворами:

+ 70 + 70 + 70 + = 210 мм - на рамку 435х300 (4 ряди дроту)

Приводний шків двигуна має 2 канавки і через 2 приводних ременя обертає 4 осі з цанговими патронами. Заготівля (бічна планка рамки) встановлюється на притискній дерев'яній планці (для правильного положення є 3 упора) і плавно подається на свердла. Свердлити верстатом рекомендується тільки одну бічну планку рамки.
